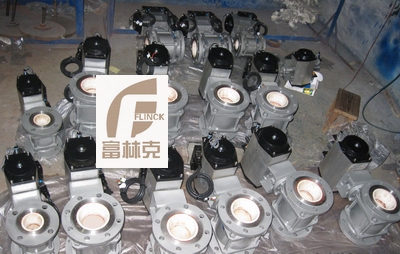

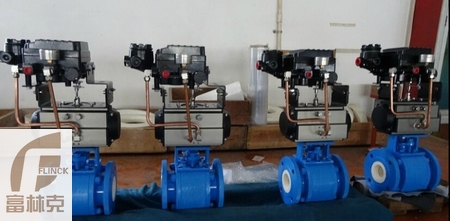

气动陶瓷球阀概述
富林克Q641TC 气动陶瓷球阀适用于高硬度的颗粒介质，或有软颗粒但又有腐蚀性的介质管道上作启闭之用。公称压力1.6MPa,适应温度小于200度。与介质接触的部会均为结构陶瓷材料，其化学稳定性及硬度极高(洛氏硬度HRC88)，仅次于金刚石。因此，电动陶瓷球阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。其中和气动执行机构组合后，能实现快速开闭（配电磁阀和限位开关）或调节流量大小（配阀门定位器）。
特点：
1.球体采用先进研磨设备及工艺制造，球体度精度高，表画质量好，与阀座对研后，利用Zr02陶瓷的自润滑性，可取得很好的密封性能。
2.陶瓷良好的耐磨性，让电动陶瓷球阀经久耐用，可靠性极高，使用寿命长，是钛合金阀和蒙乃尔阀的2- -4倍。
应用领域:
气动陶瓷球阀适用于矿浆、砂石等需要耐磨的场合使用。
气动陶瓷球阀零部件材料 名称 | 材料 | 阀盖 | WCB | 中体 | WCB | 中体套 | 工程陶瓷 | 阀座 | 工程陶瓷 | 法兰套 | 工程陶瓷 | 球 | 工程陶瓷 | O 型圈 | 氟橡胶 | 弹簧 | 17-4PH | 阀杆 | 35 | 填料 | PTFE | 等长双头螺栓 | WCB |
气动陶瓷球阀性能 设计与制造 | GB/T12224 | 结构长度 | GB/T12221 | 法兰尺寸 | GB/T9113.1 | 试验和检验 | JB/T9092 |
气动陶瓷球阀技术参数 公称通径 DN(mm) | DN25 ～ 300mm | 公称压力 (MPa) | PN1.6-32.0MPa | 连接方式 | 法兰、螺纹 | 阀体材质 | 碳钢 内衬陶瓷；不锈钢 内衬陶瓷 | 内件材质 | 陶瓷 | 适用温度 | -40℃ ～ 425℃ | 适用介质 | 适用于高磨损或腐蚀性工况条件下，钢厂、高炉煤气除尘系统，电厂脱硫系统 | 配置执行机构 | AT 、 AR 、 AW 系列单 / 双作用气动执行器 | 控制方式 | 开关两位控制、 4 ～ 20mA 模拟量信号控制 |
气动陶瓷球阀执行器参数 执行器型号 | GT 、 AT 、 AR 、 AW 系列单双作用气动执行器 | 供气压力 | 0.4 ～ 0.7MPa | 气源接口 | G1/4" 、 G1/8" 、 G3/8" 、 G1/2" | 环境温度 | -30 ～ 70℃ | 作用形式 | 单作用执行机构：气关式 (B)-- 失气时阀位开 (FO) ；气开式 (K)-- 失气时阀位关 (FC) 双作用执行机构：气关式 (B)-- 失气时阀位保持 (FL) ；气开式 (K)-- 失气时阀位保持 (FL) |

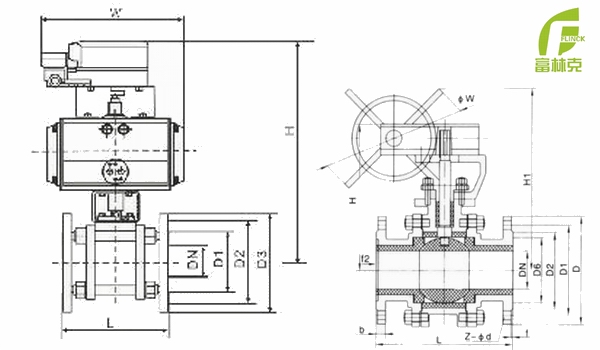

气动陶瓷球阀结构图
气动陶瓷球阀尺寸 DN | PN(MPA) | L | D | D1 | D2 | b | f | z- | 15 | 1.6 | 130 | 95 | 95 | 45 | 14 | 2 | 4-14 | 20 | 130 | 105 | 75 | 55 | 14 | 2 | 4-14 | 25 | 140 | 115 | 85 | 65 | 14 | 2 | 4-14 | 32 | 165 | 140 | 100 | 78 | 16 | 2 | 4-18 | 40 | 165 | 150 | 110 | 85 | 16 | 3 | 4-18 | 50 | 203 | 165 | 125 | 99 | 16 | 3 | 4-18 | 65 | 220 | 185 | 145 | 118 | 18 | 3 | 4-18 | 80 | 241 | 200 | 160 | 132 | 20 | 3 | 8-18 | 100 | 305 | 220 | 180 | 156 | 20 | 3 | 8-18 | 125 | 356 | 250 | 210 | 185 | 22 | 3 | 8-18 | 150 | 394 | 285 | 240 | 211 | 24 | 3 | 8-23 | 200 | 457 | 340 | 295 | 265 | 26 | 3 | 12-23 |
|
