气动四通球阀概述

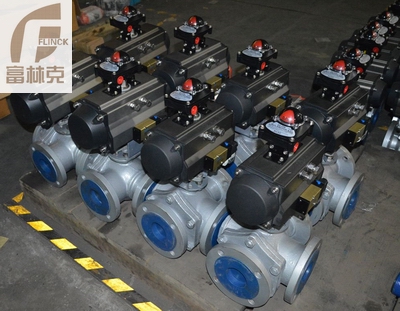

富林克Q646F气动四通球阀是由角行程气动执行机构和四通球阀阀体组成。
特点：
1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能： 阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。
应用领域:
气动四通法兰球阀适用于各种轻重工业及楼宇管道.广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
气动四通球阀性能 公称压力 (MPa) | 常温大工作压力 (MPa) | 壳体试验压力 (MPa) | 气密封试验压力 (MPa) | 高压密封试验压力 (MPa) | PN1.6 | 1.6 | 2.4 | 0.6 | 1.76 | PN2.5 | 2.5 | 3.8 | 0.6 | 2.75 | PN4.0 | 4.0 | 6.0 | 0.6 | 4.4 | l50LB | 2.0 | 3.0 | 0.6 | 2.2 |
气动四通球阀零部件材料 阀体 / 阀盖 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | ASTM | WCB | CF8 | CF8M | 球体 | GB | 2Crl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | ASTM | 420 | 304 | 316 | 阀杆 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | ASTM | 420 | 304 | 316 | 阀座 | GB | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | ASTM | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 填料 | GB | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | ASTM | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 聚四氟乙烯 | 柔性石墨 | 螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | ASTM | A193B7 | A320-B8 | A320-B8 | 螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | ASTM | A1942H | A194-8 | A194-8 |
气动四通球阀技术参数 阀体形式 | 四通铸造阀体 | 公称通径 | DN50 ～ 600mm | 公称压力 | PN1.6 、 2.5 、 4.0 MPa ； ANSI 150 、 300LB ； JIS 10 、 20 、 30K | 法兰标准 | JB/T79.2-1994 、 ASME/ANSI B165 | 连接形式 | 法兰式 | 压盖型式 | 压盖压紧式 | 密封填料 | V 型聚四氟乙烯填料、柔性石墨填料等 | 设计和制造 | GB/T12237-1989 ； APl608 | 检验和试验 | GB/T13927-1992 ； APl 598 | 执行器型号 | GT 、 AT 、 AR 、 AW 系列单双作用气动执行器 |
气动四通球阀执行器参数 执行器型号 | GT 、 AT 、 AR 、 AW 系列单双作用气动执行器 | 供气压力 | 0.4 ～ 0.7MPa | 气源接口 | G1/4" 、 G1/8" 、 G3/8" 、 G1/2" | 环境温度 | -30 ～ 70℃ | 作用形式 | 单作用执行机构：气关式 (B)-- 失气时阀位开 (FO) ；气开式 (K)-- 失气时阀位关 (FC) 双作用执行机构：气关式 (B)-- 失气时阀位保持 (FL) ；气开式 (K)-- 失气时阀位保持 (FL) | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |

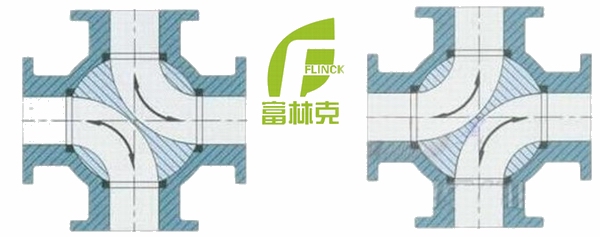

气动四通球阀流向原理图

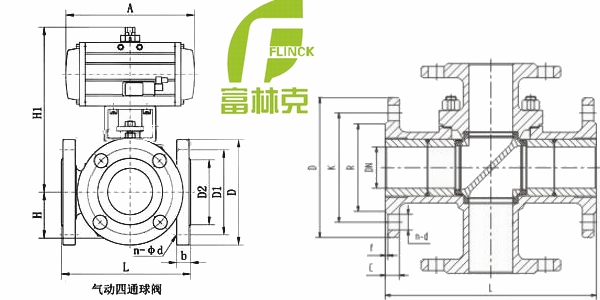

气动四通球阀结构图
气动四通球阀尺寸 DN | L | D | K | R | C | f | n-d | 15 | 150 | 95 | 65 | 45 | 14 | 2 | 4-14 | 20 | 164 | 105 | 75 | 55 | 16 | 2 | 4-14 | 25 | 180 | 115 | 85 | 65 | 16 | 2 | 4-14 | 32 | 200 | 135 | 100 | 78 | 18 | 2 | 4-18 | 40 | 220 | 145 | 110 | 85 | 18 | 3 | 4-18 | 50 | 240 | 160 | 125 | 100 | 20 | 3 | 4-18 | 65 | 260 | 180 | 145 | 120 | 20 | 3 | 4-18 | 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-18 | 100 | 320 | 215 | 180 | 155 | 22 | 3 | 8-18 | 125 | 380 | 245 | 210 | 185 | 22 | 3 | 8-18 | 150 | 440 | 28 | 240 | 210 | 24 | 3 | 8-23 | 200 | 550 | 335 | 295 | 265 | 24 | 3 | 12-23 | 250 | 670 | 405 | 355 | 320 | 30 | 3 | 12-25 | 300 | 850 | 460 | 410 | 375 | 30 | 4 | 12-25 |
|
