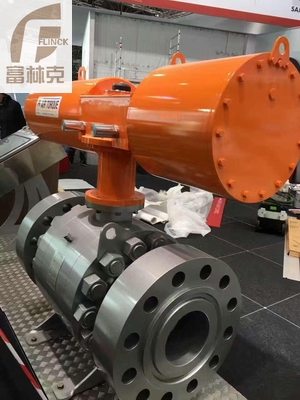

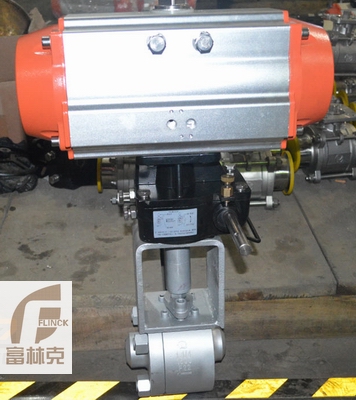

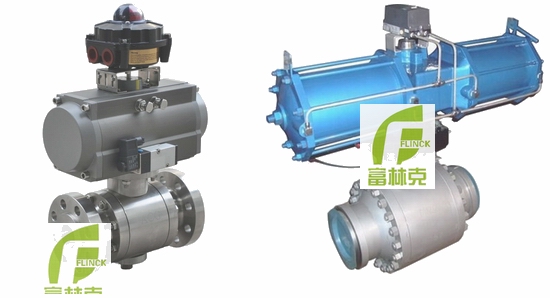

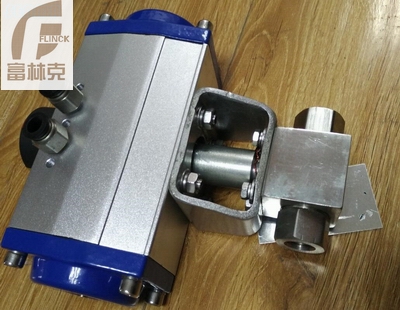

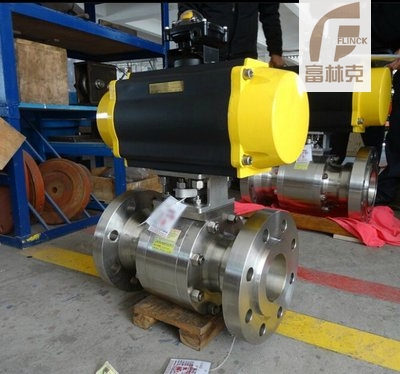

气动高压球阀概述
富林克GQ641F/GQ661F气动高压球阀，是由角行程的气动执行机构和锻钢高压阀体组成，执行器采用一体式结构。
特点：
1.气动高压球阀是三分体式连接锻钢固定球阀，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。
2.标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能。
3.枢轴采用防吹出保护结构，有效地防止泄漏。
4.低磨擦系数的轴承，使得扭矩减少到小，便于阀门启闭。
应用领域:
适用介质： 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。气动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
气动高压球阀零部件参数 零件名称 | 材料名称 | 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) | 球体 | 2Cr13 氮化处理 | 304 | 316 | 316L | 阀杆 | 2Cr13 | 304 | 316 | 316L | 密封圈 | 聚四氟乙烯 (PTFE) 、增强聚四氟乙烯 (PPL) 、对位聚苯、柔性石墨 | 适用介质 | 水、气体、蒸汽、油品等 | 硝酸等腐蚀性介质 | 醋酸等腐蚀介质 | 尿素等腐蚀性介质 |
气动高压球阀参数 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 阀体形式 | 整体锻造阀体 (DN50 以内 ) 、三段式锻造阀体 (DN50 以上 ) | 公称压力 | PN16.0 、 25.0 MPa ； ANSI 150 、 300 、 600 、 900LB | 连接形式 | 法兰式、焊接式、螺纹式 ( 适用于 PN16MPa 以内 ) | 密封填料 | V 型聚四氟乙烯填料、柔性石墨填料等 | 阀芯形式 | O 型球体阀芯 | 流量特性 | 近似快开特性 | 动作范围 | 0 ～ 90? 、 0 ～ 360? | 泄露量 Q | 按 GB/T4213-92 ，小于额定 KV0.01% | 基本误差 | 带定位器：小于全行程的 ?2% | 可调范围 | 250 ： 1 | 配置执行机构 | GT 、 AT 、 AR 、 AW 系列单双作用气动执行器 | 控制方式 | 开关两位控制能、 4 ～ 20mA 模拟量信号控制 |
气动高压球阀执行机构参数 执行器型号 | GT 、 AT 、 AR 、 AW 系列单双作用气动执行器 | 供气压力 | 0.4 ～ 0.7MPa | 气源接口 | G1/4" 、 G1/8" 、 G3/8" 、 G1/2" | 环境温度 | -30 ～ 70℃ | 作用形式 | 单作用执行机构：气关式 (B)-- 失气时阀位开 (FO) ；气开式 (K)-- 失气时阀位关 (FC) 双作用执行机构：气关式 (B)-- 失气时阀位保持 (FL) ；气开式 (K)-- 失气时阀位保持 (FL) |
气动高压球阀性能 公称通径 DN(mm) | DN15-300 | 公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 | 试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 | 密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | 低压气密试验 | 0.5 ～ 0.7 | 适用介质 | 水、油、蒸气、硝酸类 ( 温度 ≤200℃) 、醋酸类 ( 温度 ≤200℃) |
气动高压球阀结构图和尺寸
由于气动高压球阀为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售 部 ，技术人员将会为您提供完整的图纸及技术资料，所有外型结构尺寸需以工程师设计为准。
注：由于产品改进技术创新参数可能有一定变化，富林克公司不另行通知，请咨询公司技术部门索取新数据。
|
