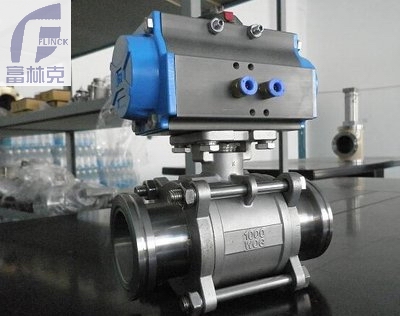

气动真空球阀概述
 富林克GUQ气动真空球阀，是适用于真空系统中接通或切断管路的介质流。该阀采用回转型气动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。
特点：
1.阀门为直通式，靠球面密封，既能用在真空状态下，也能在低压状态下使用。
2.耐高温、耐磨、耐油、耐腐蚀、使用寿命长。
3.具有连线简单，结构紧凑，动作稳定。
应用领域:
气动真空球阀适用的工作介质为带酸、碱性的气体或液体。适用的介质温度：标准密封件-25～ 120度 耐高温密封件-25～ 230度。
气动真空球阀零部件材料
零件名称
材料名称
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13 			 氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
密封圈
聚四氟乙烯			 (PTFE)			 、增强聚四氟乙烯			 (PPL)			 、对位聚苯、柔性石墨


气动真空球阀执行器参数
执行器型号
GT			 、			 AT			 、			 AR			 、			 AW			 系列单双作用气动执行器
供气压力
0.4			 ～			 0.7MPa
气源接口
G1/4"			 、			 G1/8"			 、			 G3/8"			 、			 G1/2"
环境温度
-30			 ～			  70℃
作用形式
单作用执行机构：气关式			 (B)--			 失气时阀位开			 (FO)			 ；气开式			 (K)--			 失气时阀位关			 (FC)			 			 			 			 			 			 			 			 			 双作用执行机构：气关式			 (B)--			 失气时阀位保持			 (FL)			 ；气开式			 (K)--			 失气时阀位保持			 (FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

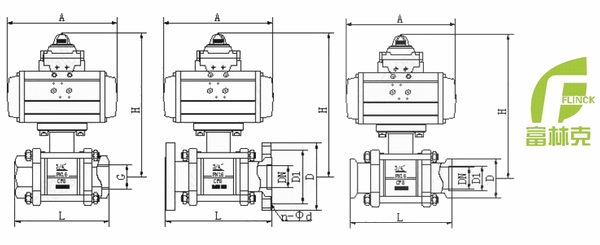

  气动真空球阀结构图
气动真空球阀尺寸
螺纹连接的外形及连接尺寸
产品型号
DN
A
B
L
H
GUQ-16R
16
30
12.2
75
100
GUQ-20R
20
40
26.2
90
110
GUQ-25R
25
40
26.2
100
125
GUQ-32R
32
55
34.2
110
155
GUQ-40R
40
55
41.2
120
170
快卸法兰连接尺寸 (标准：ISO-2852)
公称型号
DN
A
B
L
H
GUQ-16R
16
34
27.5
75
100
GUQ-20R
20
50.5
43.5
90
110
GUQ-25R
25
50.5
43.5
100
125
GUQ-32R
32
50.5
43.5
110
155
GUQ-40R
40
50.5
43.5
120
170
GUQ-50R
50
64
56.5
135
210
GUQ-65R
65
77.5
70.5
150
260
GUQ-80R
80
91
83.5
200
320
GUQ-100R
100
119
110
250
400
活套法兰连接尺寸 (标准：GB6070)
公称通径
DN
A
B
n
c
L
H
GUQ-16R
16
60
45
4
6.6
75
100
GUQ-20R
20
65
50
4
6.6
90
110
GUQ-25R
25
70
55
4
6.6
100
125
GUQ-32R
32
90
70
4
9
110
155
GUQ-40R
40
100
80
4
9
120
170
GUQ-50R
50
110
90
4
9
135
210
GUQ-65R
65
130
110
4
9
150
260
GUQ-80R
80
145
125
8
9
200
320
GUQ-100R
100
165
145
8
9
250
400
