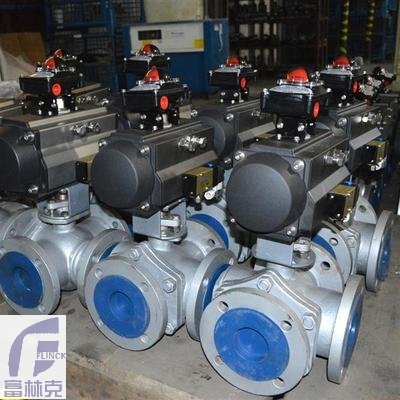

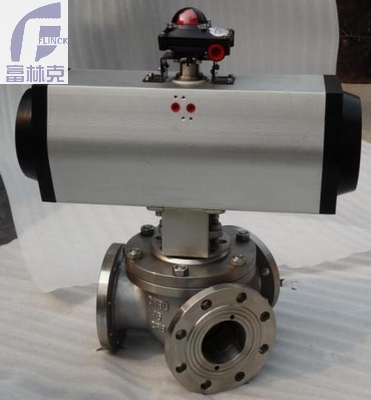

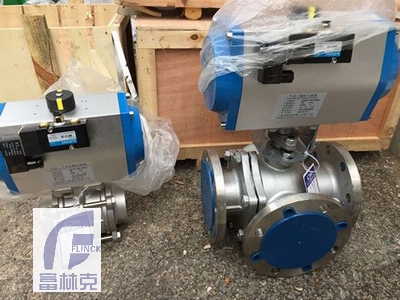

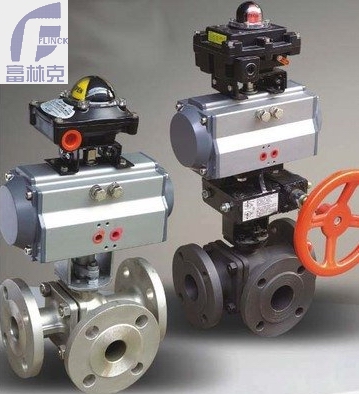

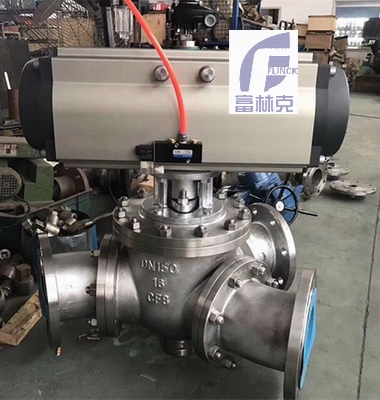

气动三通球阀概述
 富林克Q644F/Q645F气动法兰三通球阀，是由角行程的气动执行机构和三通球阀组成，用于实现管道介质的换向，控制管道中的介质合流和分流。气动三通调节球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动三通换向球阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
特点：
气动法兰三通球阀具有结构紧凑，重量轻，密封性能好，维修方便等优点。
应用领域:
控制管道中的介质分流和合流。广泛用于水、气体、液体、蒸汽、油品等管道中。
气动三通球阀性能
试验标准
公称压力（			 Mpa			 ）
压力级（			 class			 ）
JIS(Mpa)
试验压力			 (Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密试验
0.5			 ～			 0.7


气动三通球阀零部件参数
零件名称
材料名称
阀体
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13 			 氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
密封圈
聚四氟乙烯			 (PTFE)			 、增强聚四氟乙烯			 (PPL)			 、对位聚苯、柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
醋酸等腐蚀介质
尿素等腐蚀性介质

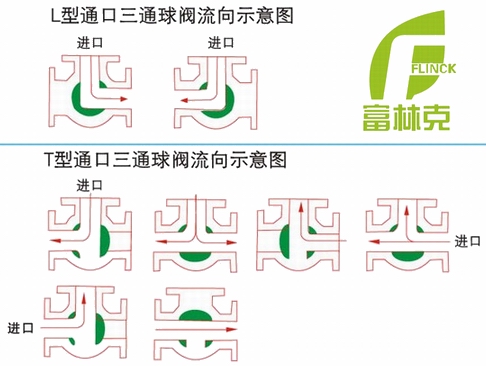

  气动三通球阀流向图
气动三通球阀技术参数
公称通径			 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
允许压差			 (MPa)
≤			 公称压力
动作范围
0			 ～			 90?
阀体形式
二段分体式铸造阀体
阀盖形式
整体式
压盖型式
螺栓压紧式
密封填料
聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
连接方式
法兰式、螺纹式			 (			 适用于			 1/2"			 ～			 2")
阀芯形式
三通球型阀芯
流量特性
近似快开特性
泄露量			 Q
软密封：零泄露；金属密封：按			 GB/T4213-92			 ，小于额定			 KV0.01%
配置执行机构
可配			 GT			 、			 AT			 、			 AR			 、			 AW			 系列单双作用气动执行器
控制方式
开关两位控制、			 4-20mA			 模拟量控制

气动三通球阀执行机构参数
执行器型号
GT			 、			 AT			 、			 AR			 、			 AW			 系列单双作用气动执行器
供气压力
0.4			 ～			 0.7MPa
气源接口
G1/4"			 、			 G1/8"			 、			 G3/8"			 、			 G1/2"
环境温度
-30			 ～			  70℃
作用形式
单作用执行机构：气关式			 (B)--			 失气时阀位开			 (FO)			 ；气开式			 (K)--			 失气时阀位关			 (FC)			 			 			 			 			 			 			 			 			 双作用执行机构：气关式			 (B)--			 失气时阀位保持			 (FL)			 ；气开式			 (K)--			 失气时阀位保持			 (FL)
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

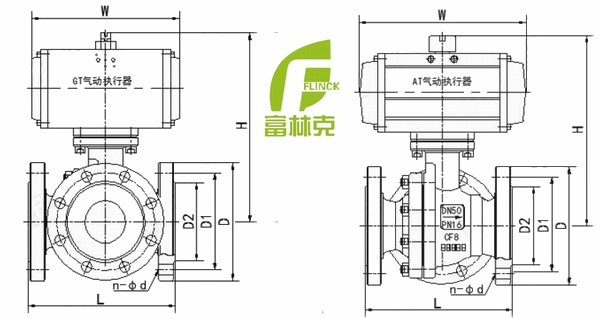

  气动三通球阀结构图
气动三通球阀尺寸
公称通径			 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
L
150
150
180
200
220
240
260
280
320
380
440
550
L1
75
75
90
100
110
120
130
140
160
190
220
275
H
185
191
193
212
217
260
293
323
382
468
510
655
W
140
140
140
164
164
190
210
247
276
348
378
524
PN1.6MPa			 法兰连接尺寸
D
95
105
115
140
150
165
185
200
220
250
285
340
D1
65
75
85
100
110
125
145
160
180
210
240
295
D2
46
56
65
76
84
99
118
132
156
184
211
266
n-φd
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-22
12-22
PN2.5MPa			 法兰连接尺寸
D
95
105
115
140
150
165
185
200
235
270
300
360
D1
65
75
85
100
110
125
145
160
190
220
250
310
D2
46
56
65
76
84
99
118
132
156
184
211
274
n-φd
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-22
8-26
8-26
12-26
